| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار مرحل الحماية ، طقم اختبار التتابع ، نظام اختبار التتابع | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | مجموعة اختبار الحقن الثانوي القابل للنقل للغاية,مجموعة اختبار الحقن الثانوي,IEC61850 اختبار الحقن الثانوي الحالي |
||
مجموعة اختبار الحقن الثانوية متعددة الأغراض

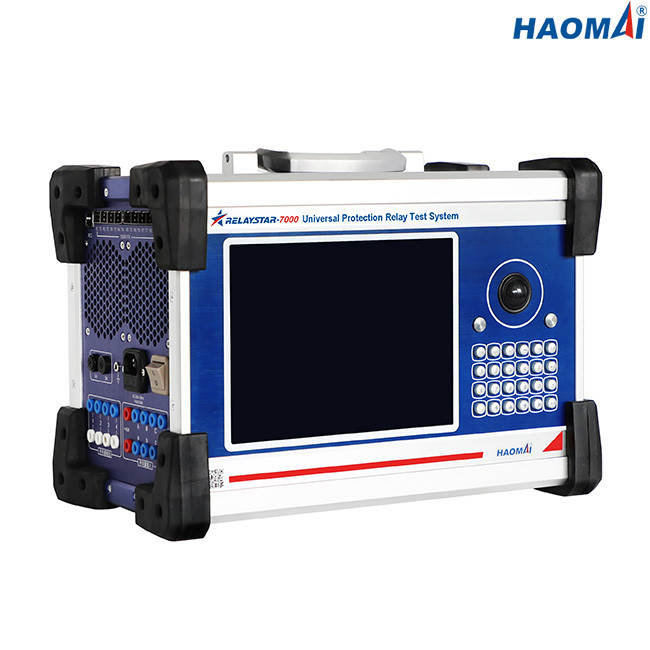

نموذج:ريلاي ستار -7000
RELAYSTAR-7000 عبارة عن مجموعة اختبار حقن ثانوي محمول ومتعدد الأغراض ، وهو قادر على اختبار مرحلات الحماية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة ، والعبوات الناسفة IEC61850 ووحدة الدمج.
يمكن لـ RELAYSTAR-7000 إخراج تيار من 6 أطوار (6 × 0… 30A) و 6 مراحل جهد (6 × 0… 150 فولت) لاختبار جميع مرحلات الحماية التقليدية المحددة في ANSI / IEEE No.
يمكن تشغيل وحدة RELAYSTAR-7000 عبر الكمبيوتر الصناعي المدمج المزود بشاشة لمس TFT LCD مقاس 9.7 بوصة ولوحة مفاتيح وماوس ، مما يسمح للمستخدم بإجراء اختبار يدوي وثابت وديناميكي بسرعة وسهولة.
للاتصال بجهاز الكمبيوتر ، تأتي كل وحدة RELAYSTAR-7000 مع إصدار التثبيت من برنامج RELAYSTAR.يمكن تشغيل برنامج RELAYSTAR على جهاز كمبيوتر يعمل بنظام التشغيل Windows.
الخصائص الرئيسية
● قادرة على اختبار المرحلات الواقية الكهربائية والميكانيكية والحالة الصلبة والمعالجات الدقيقة ، IEC61850 العبوات الناسفة ووحدة الدمج
● تيار 6 أطوار (6 × 0 ... 30A) + خرج جهد 6 أطوار (6 × 0… 150V)
● عملية قائمة بذاتها باستخدام شاشة TFT LCD رسومية عالية الدقة بديهية ، لا يلزم تشغيل جهاز كمبيوتر
● القدرة على اختبار الكمبيوتر عن بعد
● التيار العالي والطاقة العالية
● رصد وتسجيل الموجي المدمج
● قدرة اختبار متزامن عبر القمر الصناعي لنظام تحديد المواقع العالمي (GPS) الديناميكي
● قدرة اختبار IEC61850
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
RELAYSTAR-7000 عبارة عن مجموعة اختبار حقن ثانوي محمول متعدد الأغراض وميدان لاختبار جميع أنواع مرحلات الحماية في محطة فرعية تقليدية ، وكذلك اختبار IEC61850 IEDs ووحدة دمج في محطة فرعية ذكية.
اجتازت مجموعة اختبار الحقن الثانوي متعدد الأغراض RELAYSTAR-7000 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025 ، كما تمت معايرته في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025.
