| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | GRT-300 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | اختبار مقاومة الأرض ، اختبار مقاومة الأرض | قياس مقاومة الأرض عبر طريقة السلك 2/3/4: | 0.00Ω -30.00 كيلو أوم |
|---|---|---|---|
| قياس مقاومة الأرض عن طريق المشابك المزدوجة: | 0.01Ω-100Ω | قياس مقاومة الأرض عن طريق طريقة الاختيار: | 0.00Ω-3000Ω |
| مقاومة التربة: | 0.00Ωm-9999kΩm | الجهد الأرضي: | 0.00 فولت - 100.0 فولت |
| تسليط الضوء: | معدات اختبار مقاومة الأرض المزدوجة المشابك,معدات اختبار مقاومة التربة الأرضية,اختبار مقاومة التربة الأوتوماتيكي |
||

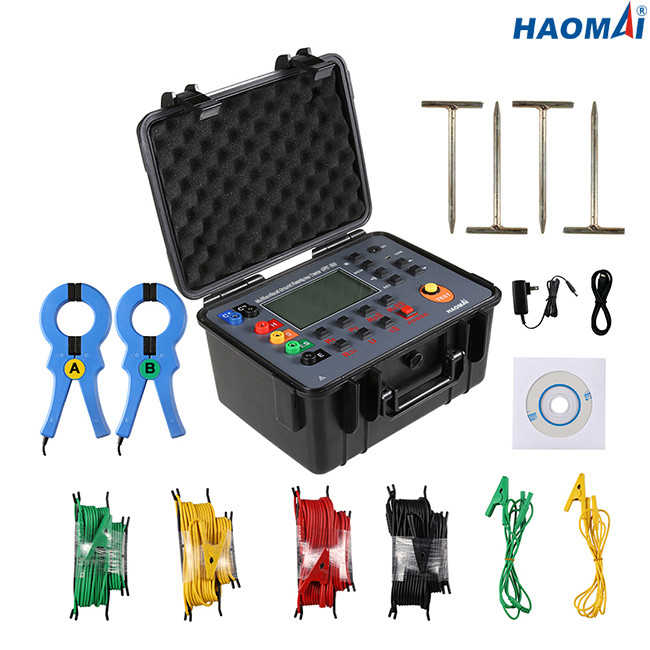

جهاز رقمي لاختبار مقاومة الأرض ومقاومة التربة بمشابك مزدوجة
الموديل: GRT-300
GRT-300 هي أداة شاملة لقياس مقاومة الأرض بطريقة دقيقة بأربعة أسلاك ، وطريقة بثلاثة أسلاك ، وطريقة بسيطة بسلكين ، وطريقة اختيار أو طريقة مشابك مزدوجة ، وكذلك لقياس مقاومة التربة والجهد الأرضي.
من خلال تصميم مشبك التيار ذي العيار الكبير واستخدام تقنية قياس المشبك المزدوج ، فإن GRT-300 قادر على إجراء القياس عبر الإنترنت دون الحاجة إلى تثبيت عمود إضافي وعزل جسم التأريض عن الجهاز.
تم تصنيف جهاز اختبار GRT-300 على IP54 مما يجعله حقًا أداة خارجية.شاشة LCD كبيرة وواضحة وسهلة القراءة بإضاءة خلفية وأزرار اختبار بحجم الإبهام تجعل الجهاز مناسبًا بشكل خاص للظروف الخارجية للاختبار الأرضي.
يتم تشغيل جهاز اختبار مقاومة الأرض ومقاومة التربة الرقمي GRT-300 من بطارية حمض الرصاص 6V / 4.5Ah والتي تتوفر على نطاق واسع وتوفر وقت اختبار ممتاز ، وتستمر لأكثر من 100 ساعة في وضع الاستعداد.شاحن البطارية مدمج والجهاز مزود بمحول.يتم عرض حالة البطارية باستخدام رسم بياني شريطي.
يتوافق جهاز اختبار GRT-300 مع معايير السلامة الصارمة ويتم تصنيفه على CAT III 300V و CAT IV 150V.تتوافق مقاومة الأرض مع IEC61557-1 ، وتتوافق مقاومة التربة مع IEC61557-5.
معلومات تقنية
| وظيفة | قياس مقاومة الأرض من خلال طريقة أربعة أسلاك أو ثلاثة أسلاك أو سلكين أو طريقة الاختيار أو طريقة المشبك المزدوج ، وقياس مقاومة التربة ، وقياس الجهد الأرضي والجهد المتردد |
| درجة الحرارة والرطوبة المحيطة | 23 ℃ ± 5 ، 75٪ رطوبة نسبية أدناه |
| مزود الطاقة | بطارية حمض الرصاص DC 6V / 4.5Ah ، تدوم أكثر من 100 ساعة في وضع الاستعداد |
| جهد التدخل | <20V (يجب تجنبه) |
| تيار التدخل | <2A (يجب تجنبه) |
| تباعد القطب الكهربي أثناء قياس R. | أ ＞ 5 د |
| تباعد القطب الكهربي أثناء القياس | أ ＞ 20 ساعة |
| مقاومة الأرض المساعدة | حالة مرجعية <100Ω ، حالة العمل <5kΩ |
| نطاق القياس | مقاومة الأرض: 0.00Ω ~ 30.00kΩ |
| مقاومة التربة: 0.00Ωm ~ 9999kΩm | |
| الجهد الأرضي: 0.00V ~ 100.0V | |
| وضع القياس | قياس دقيق بأربعة أسلاك أو ثلاثة أسلاك ، قياس بسيط بسلكين |
| طريقة القياس |
مقاومة الأرض: التصنيف الحالي وطريقة تغيير القطب مقاومة التربة: طريقة الأقطاب الأربعة الجهد الأرضي: تصحيح متوسط (S-ES بين الواجهة) |
| اختبار القدرات | 128 هرتز |
| تيار اختبار ماس كهربائى | > 20mA (موجة جيبية) |
| جهد اختبار الدائرة المفتوحة | تيار متردد 28 فولت كحد أقصى. |
| نطاق تباعد القطب | يمكن ضبط 1 م ~ 100 م |
| تغيير والعتاد | مقاومة الأرض: تحويل أوتوماتيكي بالكامل 0.00Ω ~ 30.00kΩ |
| مقاومة التربة: التحول التلقائي بالكامل 0.00 ميكرومتر ~ 9999 كيلو متر مكعب | |
| الخلفية | إضاءة خلفية للشاشة رمادية يمكن التحكم فيها ، مناسبة للاستخدام في الأماكن المعتمة |
| وضع العرض | شاشة LCD كبيرة 4 بت ، إضاءة خلفية رمادية |
| تعليمات القياس | مؤشر وميض LED أثناء القياس |
| حجم شاشة LCD | 111 مم × 68 مم |
| مجال عرض LCD | 108 مم × 65 مم |
| أبعاد الصك | LxWxH: 277.2 مم × 227.5 مم × 153 مم |
| يؤدي الاختبار القياسي | 4 قطع: أحمر 15 م ، أسود 15 م ، أصفر 10 م ، أخضر 10 م |
| يؤدي الاختبار البسيط | 2 قطعة: أصفر 1.6 متر ، أخضر 1.6 متر |
| قضيب أرضي مساعد | 4 قطع: φ10mm × 200mm |
| قياس الوقت | الجهد الأرضي: حوالي 3 مرات / ثانية. |
| مقاومة الأرض / مقاومة التربة: حوالي 7 ثوان / الوقت | |
| خط الجهد | القياس أقل من AC100V (لا يمكن استخدام وظيفة قياس الجهد الأرضي لقياس القوة التجارية) |
| واجهة USB | مع واجهة USB ومراقبة البرامج ، يمكن تحميل بيانات التخزين إلى الكمبيوتر للحفظ والطباعة. |
| كابل الاتصالات | كابل اتصال USB قطعة واحدة ، الطول: 1.5 متر |
| مخزن البيانات | 500 مجموعة بيانات."MEM" هو مؤشر التخزين ، والرمز "FULL" يشير إلى أن الذاكرة ممتلئة. |
| الاستعلام عن البيانات | يظهر رمز "MR" |
| عرض تجاوز | وظيفة تجاوز النطاق: يظهر رمز "OL". |
| اختبار التداخل | التعرف التلقائي على إشارات التداخل.يشير رمز "الضوضاء" عندما يكون جهد التداخل أعلى من 5 فولت. |
| اختبار الأرض الإضافي | مع وظيفة اختبار مقاومة الأرض الإضافية ، 0.00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R <50kΩ ، Rs max = 3kΩ + 100R <50k) |
| وظيفة التنبيه | إعطاء إنذار عندما تتجاوز القيمة المقاسة قيمة إعداد التنبيه |
| قوة البطارية | عرض طاقة البطارية في الوقت الفعلي ، لتذكيرك بالشحن في الوقت المناسب عندما يكون جهد البطارية منخفضًا. |
| الاغلاق التلقائي | يظهر رمز "APO" ، إيقاف التشغيل التلقائي بعد 15 دقيقة |
| استهلاك الطاقة | الاستعداد: 40mA (إيقاف الإضاءة الخلفية) |
| قم بتشغيل الإضاءة الخلفية: حوالي 43 مللي أمبير | |
| العمل: 75mA (إيقاف الإضاءة الخلفية) | |
| وزن | الأداة: 2.45 كجم (بما في ذلك البطارية) |
| خيوط الاختبار: 1.3 كجم | |
| قضيب الأرض الإضافي: 0.85 كجم (4 قطع) | |
| درجة حرارة العمل والرطوبة | -10 ℃ ～ 40 ℃ ، 80٪ رطوبة نسبية أدناه |
| درجة حرارة التخزين والرطوبة | -20 ℃ ～ 60 ℃ ، 70٪ رطوبة نسبية أدناه |
| حماية من زيادة الحمولة | قياس مقاومة الأرض: تيار متردد 280 فولت / 3 ثوانٍ بين منفذي HE و S-ES |
| اختبار العزل | 20MΩ أعلى (500 فولت بين الدائرة والحالة) |
| تحمل الجهد | تيار متردد 3700 فولت / جذر متوسط التربيع (بين الدائرة والحالة) |
| EMC | IEC61326 |
| أمان |
IEC61010-1 (CAT Ⅲ 300V ، CAT IV 150V ، مستوى التلوث 2) IEC61010-031 IEC61557-1 (مقاومة الأرض) IEC61557-5 (مقاومة التربة) JJG 366-2004 |
قياس المدى والدقة
| وظيفة الاختبار | يشتمل على | صحة | دقة |
| 2/3/4 طريقة السلك لقياس مقاومة الأرض | 0.00Ω 29.99Ω | ± 2٪ rdg ± 5dgt (الملاحظة 1) | 0.01Ω |
| 30.0 299.9 | ± 2٪ rdg ± 3dgt | 0.1Ω | |
| 300Ω 2999Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| 3.00 كرونة تشيكية 30.00 كرونا تشيكية | ± 2٪ rdg ± 3dgt | 10Ω | |
| مقاومة التيار المستمر | 0.0Ω 299.9Ω | ± 2٪ rdg ± 3dgt | 0.1Ω |
| 300Ω 2999Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| 3.00 كرونة تشيكية 30.00 كرونا تشيكية | ± 2٪ rdg ± 3dgt | 10Ω | |
| طريقة الاختيار لقياس مقاومة الأرض | 0.00Ω 29.99Ω | ± 2٪ rdg ± 5dgt (الملاحظة 1) | 0.01Ω |
| 30.0 299.9 | ± 2٪ rdg ± 3dgt | 0.1Ω | |
| 300Ω 3000Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| طريقة المشبك المزدوج لقياس مقاومة الأرض | 0.01Ω 0.99Ω | ± 10٪ rdg ± 10dgt | 0.01Ω |
| 1.0Ω 9.9Ω | 0.1Ω | ||
| 10Ω ～ 100Ω | 1Ω | ||
| مقاومة التربة (ρ) | 0.00 ميكرومتر ～ 99.99 ميكرومتر | ρ = 2πaR (الملاحظة 2) | 0.01 ميكرومتر |
| 100.0 ميكرومتر ～ 999.9 ميكرون | 0.1 ميكرومتر | ||
| 1000 ميكرون 9999 ميكرون | 1 ميكرومتر | ||
| 10.00 كيلو مترات × 99.99 كيلو متر مكعب | 10 ميكرومتر | ||
| 100.0 كيلو أوم 999.9 كيلو متر | 100 ميكرومتر | ||
| 1000 كيلو أوم 9999 كيلو أوم | 1 كيلو أوم | ||
| الجهد الأرضي | تيار متردد 0.00 ～ 100.0 فولت | ± 2٪ rdg ± 3dgt | 0.01 فولت |
| تيار متردد | تيار متردد 0.0 مللي أمبير ～ 1000 أمبير | ± 2٪ rdg ± 3dgt | 0.1 مللي أمبير |
