| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | GRT-300 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | اختبار مقاومة التأريض | قياس مقاومة الأرض عبر طريقة السلك 2/3/4: | 0.00Ω -30.00 كيلو أوم |
|---|---|---|---|
| قياس مقاومة الأرض عن طريق المشابك المزدوجة: | 0.01Ω-100Ω | مقاومة التربة: | 0.00Ωm-9999kΩm |
| الجهد الأرضي: | 0.00 فولت - 100.0 فولت | تيار متردد: | 0.0 مللي أمبير - 1000 أمبير |
| تسليط الضوء: | ISO9001 معدات اختبار مقاومة الأرض,1000A معدات اختبار مقاومة الأرض المشابك المزدوجة,3700V / rms اختبار مقاومة الأرض |
||

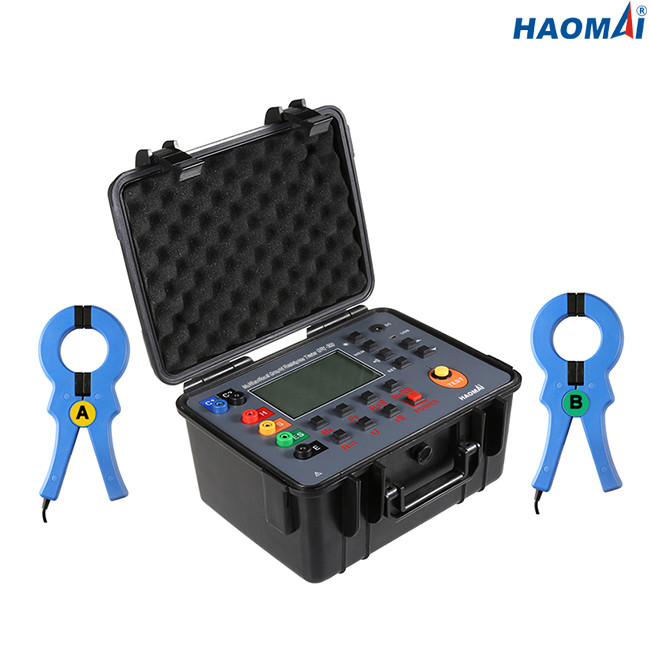

اختبار مقاومة الأرض مع المشابك المزدوجة
الموديل: GRT-300
اختبار مقاومة الأرض مع المشابك المزدوجة GRT-300 هو جهاز اختبار مقاومة الأرض المتقدم الذي يدمج طرق قياس متعددة.لا يقتصر دور الجهاز على قياس مقاومة الأرض بالقطب المساعد التقليدي فحسب ، بل يتميز أيضًا بوظيفة فريدة تتمثل في قياس مقاومة الأرض بدون العمود الإضافي.إنها تعتمد شاشة عرض خلفية رمادية بشاشة LCD كبيرة وتكنولوجيا المعالجات الدقيقة ، من خلال طريقة التحكم في دقة المعالج الدقيق بأربعة أسلاك ، وطريقة 3 أسلاك وطريقة بسيطة بسلكين ، وطريقة الاختيار ، وطريقة المشبك المزدوج لقياس اختبار مقاومة الأرض.من خلال تصميم مشبك التيار ذي العيار الكبير واستخدام تقنية قياس المشبك المزدوج ، يتم تحقيق القياس عبر الإنترنت دون الحاجة إلى تثبيت عمود إضافي وعزل جسم التأريض عن الجهاز.
يستخدم اختبار مقاومة الأرض مع المشابك المزدوجة GRT-300 على نطاق واسع في الاتصالات السلكية واللاسلكية ، والطاقة الكهربائية ، والطقس ، وغرفة الكمبيوتر ، وحقل النفط ، وخط توزيع الطاقة ، وخط نقل البرج ، ومحطة الغاز ، وشبكة تأريض المصنع ، وقضيب الصواعق ، إلخ.
معلومات تقنية
| وظيفة | قياس مقاومة الأرض من خلال طريقة أربعة أسلاك أو ثلاثة أسلاك أو سلكين ، وقياس مقاومة التربة ، وقياس الجهد الأرضي والجهد المتردد |
| درجة الحرارة والرطوبة المحيطة | 23 ℃ ± 5 ، 75٪ رطوبة نسبية أدناه |
| مزود الطاقة | بطارية حمض الرصاص DC 6V / 4.5Ah ، تدوم أكثر من 100 ساعة في وضع الاستعداد |
| جهد التدخل | <20V (يجب تجنبه) |
| تيار التدخل | <2A (يجب تجنبه) |
| تباعد القطب الكهربي أثناء قياس R. | أ ＞ 5 د |
| تباعد القطب الكهربي أثناء القياس | أ ＞ 20 ساعة |
| مقاومة الأرض المساعدة | حالة مرجعية <100Ω ، حالة العمل <5kΩ |
| نطاق القياس | مقاومة الأرض: 0.00Ω ~ 30.00kΩ |
| مقاومة التربة: 0.00Ωm ~ 9999kΩm | |
| الجهد الأرضي: 0.00V ~ 100.0V | |
| وضع القياس | قياس دقيق بأربعة أسلاك أو ثلاثة أسلاك ، قياس بسيط بسلكين |
| طريقة القياس |
مقاومة الأرض: التصنيف الحالي وطريقة تغيير القطب مقاومة التربة: طريقة الأقطاب الأربعة الجهد الأرضي: تصحيح متوسط (S-ES بين الواجهة) |
| اختبار القدرات | 128 هرتز |
| تيار اختبار ماس كهربائى | > 20mA (موجة جيبية) |
| جهد اختبار الدائرة المفتوحة | تيار متردد 28 فولت كحد أقصى. |
| نطاق تباعد القطب | يمكن ضبط 1 م ~ 100 م |
| تغيير والعتاد | مقاومة الأرض: تحويل أوتوماتيكي بالكامل 0.00Ω ~ 30.00kΩ |
| مقاومة التربة: التحول التلقائي بالكامل 0.00 ميكرومتر ~ 9999 كيلو متر مكعب | |
| الخلفية | إضاءة خلفية للشاشة رمادية يمكن التحكم فيها ، مناسبة للاستخدام في الأماكن المعتمة |
| وضع العرض | شاشة LCD كبيرة 4 بت ، إضاءة خلفية رمادية |
| تعليمات القياس | مؤشر وميض LED أثناء القياس |
| حجم شاشة LCD | 111 مم × 68 مم |
| مجال عرض LCD | 108 مم × 65 مم |
| أبعاد الصك | LxWxH: 277.2 مم × 227.5 مم × 153 مم |
| يؤدي الاختبار القياسي | 4 قطع: أحمر 15 م ، أسود 15 م ، أصفر 10 م ، أخضر 10 م |
| يؤدي الاختبار البسيط | 2 قطعة: أصفر 1.6 متر ، أخضر 1.6 متر |
| قضيب أرضي مساعد | 4 قطع: φ10mm × 200mm |
| قياس الوقت | الجهد الأرضي: حوالي 3 مرات / ثانية. |
| مقاومة الأرض / مقاومة التربة: حوالي 7 ثوان / الوقت | |
| خط الجهد | القياس أقل من AC100V (لا يمكن استخدام وظيفة قياس الجهد الأرضي لقياس القوة التجارية) |
| واجهة USB | مع واجهة USB ومراقبة البرامج ، يمكن تحميل بيانات التخزين إلى الكمبيوتر للحفظ والطباعة. |
| كابل الاتصالات | كابل اتصال USB قطعة واحدة ، الطول: 1.5 متر |
| مخزن البيانات | 500 مجموعة بيانات."MEM" هو مؤشر التخزين ، والرمز "FULL" يشير إلى أن الذاكرة ممتلئة. |
| الاستعلام عن البيانات | يظهر رمز "MR" |
| عرض تجاوز | وظيفة تجاوز النطاق: يظهر رمز "OL". |
| اختبار التداخل | التعرف التلقائي على إشارات التداخل.يشير رمز "الضوضاء" عندما يكون جهد التداخل أعلى من 5 فولت. |
| اختبار الأرض الإضافي | مع وظيفة اختبار مقاومة الأرض الإضافية ، 0.00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R <50kΩ ، Rs max = 3kΩ + 100R <50k) |
| وظيفة التنبيه | إعطاء إنذار عندما تتجاوز القيمة المقاسة قيمة إعداد التنبيه |
| قوة البطارية | عرض طاقة البطارية في الوقت الفعلي ، لتذكيرك بالشحن في الوقت المناسب عندما يكون جهد البطارية منخفضًا. |
| الاغلاق التلقائي | يظهر رمز "APO" ، إيقاف التشغيل التلقائي بعد 15 دقيقة |
| استهلاك الطاقة | الاستعداد: 40mA (إيقاف الإضاءة الخلفية) |
| قم بتشغيل الإضاءة الخلفية: حوالي 43 مللي أمبير | |
| العمل: 75mA (إيقاف الإضاءة الخلفية) | |
| وزن | الأداة: 2.45 كجم (بما في ذلك البطارية) |
| خيوط الاختبار: 1.3 كجم | |
| قضيب الأرض الإضافي: 0.85 كجم (4 قطع) | |
| درجة حرارة العمل والرطوبة | -10 ℃ ～ 40 ℃ ، 80٪ رطوبة نسبية أدناه |
| درجة حرارة التخزين والرطوبة | -20 ℃ ～ 60 ℃ ، 70٪ رطوبة نسبية أدناه |
| حماية من زيادة الحمولة | قياس مقاومة الأرض: تيار متردد 280 فولت / 3 ثوانٍ بين منفذي HE و S-ES |
| اختبار العزل | 20MΩ أعلى (500 فولت بين الدائرة والحالة) |
| تحمل الجهد | تيار متردد 3700 فولت / جذر متوسط التربيع (بين الدائرة والحالة) |
| EMC | IEC61326 |
| أمان |
IEC61010-1 (CAT Ⅲ 300V ، CAT IV 150V ، مستوى التلوث 2) IEC61010-031 IEC61557-1 (مقاومة الأرض) IEC61557-5 (مقاومة التربة) JJG 366-2004 |
قياس المدى والدقة
| وظيفة الاختبار | يشتمل على | صحة | دقة |
| 2/3/4 طريقة السلك لقياس مقاومة الأرض | 0.00Ω 29.99Ω | ± 2٪ rdg ± 5dgt (الملاحظة 1) | 0.01Ω |
| 30.0 299.9 | ± 2٪ rdg ± 3dgt | 0.1Ω | |
| 300Ω 2999Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| 3.00 كرونة تشيكية 30.00 كرونا تشيكية | ± 2٪ rdg ± 3dgt | 10Ω | |
| مقاومة التيار المستمر | 0.0Ω 299.9Ω | ± 2٪ rdg ± 3dgt | 0.1Ω |
| 300Ω 2999Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| 3.00 كرونة تشيكية 30.00 كرونا تشيكية | ± 2٪ rdg ± 3dgt | 10Ω | |
| طريقة الاختيار لقياس مقاومة الأرض | 0.00Ω 29.99Ω | ± 2٪ rdg ± 5dgt (الملاحظة 1) | 0.01Ω |
| 30.0 299.9 | ± 2٪ rdg ± 3dgt | 0.1Ω | |
| 300Ω 3000Ω | ± 2٪ rdg ± 3dgt | 1Ω | |
| طريقة المشبك المزدوج لقياس مقاومة الأرض | 0.01Ω 0.99Ω | ± 10٪ rdg ± 10dgt | 0.01Ω |
| 1.0Ω 9.9Ω | 0.1Ω | ||
| 10Ω ～ 100Ω | 1Ω | ||
| مقاومة التربة (ρ) | 0.00 ميكرومتر ～ 99.99 ميكرومتر | ρ = 2πaR (الملاحظة 2) | 0.01 ميكرومتر |
| 100.0 ميكرومتر ～ 999.9 ميكرون | 0.1 ميكرومتر | ||
| 1000 ميكرون 9999 ميكرون | 1 ميكرومتر | ||
| 10.00 كيلو مترات × 99.99 كيلو متر مكعب | 10 ميكرومتر | ||
| 100.0 كيلو أوم 999.9 كيلو متر | 100 ميكرومتر | ||
| 1000 كيلو أوم 9999 كيلو أوم | 1 كيلو أوم | ||
| الجهد الأرضي | تيار متردد 0.00 ～ 100.0 فولت | ± 2٪ rdg ± 3dgt | 0.01 فولت |
| تيار متردد | تيار متردد 0.0 مللي أمبير ～ 1000 أمبير | ± 2٪ rdg ± 3dgt | 0.1 مللي أمبير |
ملاحظة 1:الشروط المرجعية: الدقة مع Rh Rs <100Ω
ظروف العمل: Rh max ＝ 3kΩ + 100R ＜ 50kΩ ، Rs max ＝ 3kΩ + 100R ＜ 50kΩ
ملاحظة 2:يعتمد ذلك على دقة قياس R.
π = 3.14 ، أ: 1 م ~ 100 م
يعتبر اختبار مقاومة الأرض مع المشابك المزدوجة GRT-300 أداة مستقرة وموثوقة لقياس مقاومة التأريض ومقاومة التربة ومقاومة التيار المستمر والجهد الأرضي وتيار التيار المتردد.
