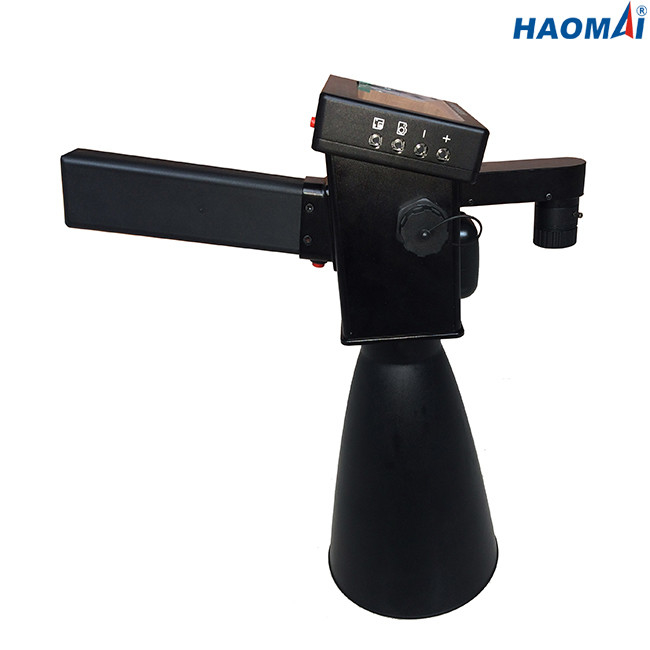

كاشف التفريغ الجزئي بالموجات فوق الصوتية HAOMAI 20-150 كيلو هرتز محمول باليد

كاشف التفريغ الجزئي للخط العلوي

الموديل: HJF-750

كاشف التفريغ الجزئي HJF-750 عبارة عن أداة محمولة غير غازية للكشف عن أنشطة التفريغ الجزئي للمعدات الكهربائية ذات الجهد المتوسط ​​والجهد العالي ، خاصة للخط العلوي والعازل والمانع وما إلى ذلك في حالة التشغيل.

يمكن لجهاز HJF-750 أن يقوم بالكشف عن التفريغ الجزئي لعدم الاتصال لمسافات طويلة ، وتحديد المواقع بدقة بالليزر ، ومسافة الكشف القصوى حتى 30 مترًا.كما أنه يدعم الاختبار على المركبات بسرعة 30 كم / ساعة.بفضل الحساسية العالية والاتجاهية القوية والتوجيهية ، يمكن لـ HJF-750 تحديد موقع الأعطال الخفية للخط العلوي بدقة دون انقطاع التيار الكهربائي.يمكن إجراء الاختبار بالموجات فوق الصوتية في بيئة صاخبة لا تتأثر بالصوت المحيط.

باستخدام بطارية ليثيوم قابلة لإعادة الشحن كمصدر للطاقة ، يمكن أن يضمن استمرار HJF-750 في العمل لأكثر من 8 ساعات.

HJF-750 هو تصميم مضغوط وخفيف الوزن ، ويسهل حمله ، ومناسب جدًا للكشف المباشر عن الخطوط العلوية الخارجية.

الخصائص الرئيسية

● تصميم محمول ، حجم صغير ، وزن خفيف ، سهل الحمل

● شاشة لمس 4.3 بوصة للتشغيل

● قادرة على الكشف عن المعدات الكهربائية في الهواء الطلق ، والعثور على جميع أنواع التفريغ الجزئي وتحديد موقعها ، مثل الهالة ، والقوس ، ومضة كهربائية ، والزحف ، وكسر الأسلاك ، وسحب القوس ، إلخ.

● توفر الكاميرا وكاشف الليزر تحديد المواقع بدقة والتركيز السهل لالتقاط صور للمعدات المعيبة.

● يتم تحويل إشارة الموجات فوق الصوتية غير الطبيعية المكتشفة إلى إشارة صوتية مسموعة وإخراج شكل موجة.

● جهاز استقبال GPS المضمن يخزن بيانات الإحداثيات تلقائيًا

● قادرة على اختبار درجة حرارة البيئة والرطوبة في الوقت الحقيقي

● قادرة على حفظ البيانات وتشغيل البيانات

● الحساسية العالية والتوجيهية يمكنها تحديد موقع خطأ الخط العلوي بدقة.

● يمكن إجراء الاختبار في سيارة بسرعة 30 كم / ساعة.

● مناسبة لبيئة الضوضاء ، لا تتأثر بالصوت البيئي.

● اختبار عدم الاتصال (مسافة اختبار فعالة تصل إلى 30 مترًا) يجعل الاختبار أكثر أمانًا.

● قادرة على الكشف عن ظواهر الأخطاء المبكرة قبل طرق الكشف الأخرى مثل الكشف عن الأشعة تحت الحمراء.

معلومات تقنية

◇ النظام: WINCE6.0

◇ وحدة المعالجة المركزية: التردد الرئيسي 533 ميجا هرتز

◇ الذاكرة: ذاكرة وصول عشوائي (RAM) بسعة 256 ميجا بايت DDR2 ، و 1 جيجا بايت NandFlash

◇ الشاشة: شاشة لمس ملونة حقيقية TFT مقاس 4.3 بوصة ، دقة 480 × 272

◇ الواجهة: بطاقة ذاكرة SD ، USB ، منفذ تسلسلي ، سماعات أذن

◇ بطاقة ذاكرة SD: 8 جيجا بايت

◇ الكاميرا: كاميرا عالية الوضوح 3 ميغا بيكسل

◇ الملحقات: GPS ، جهاز قياس درجة الحرارة / الرطوبة ، مؤشر ليزر عالي السطوع

◇ وظيفة التخزين: إحداثيات GPS ، التاريخ / الوقت ، درجة الحرارة / الرطوبة

مدى التردد: 20-150 كيلو هرتز

تردد مركز جهاز الاستشعار: 40 كيلو هرتز

◇ عام

● امدادات الطاقة: بطارية ليثيوم مدمجة ، حوالي 8 ساعات للعمل المستمر

● شاحن للبطارية

الإدخال: AC100-240V ، 50 / 60Hz

الإخراج: الجهد 20V ، الحالي 3.25A

◇ الظروف البيئية

● درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

● درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

● الرطوبة: <95٪ RH ، دون تكاثف

كاشف التفريغ الجزئي المحمول HJF-750 هو أداة فحص مهنية لا غنى عنها لموظفي صيانة خطوط النقل.
