جهاز فحص التفريغ الجزئي TEV متعدد الوظائف غير غازي

كاشف التفريغ الجزئي متعدد الوظائف

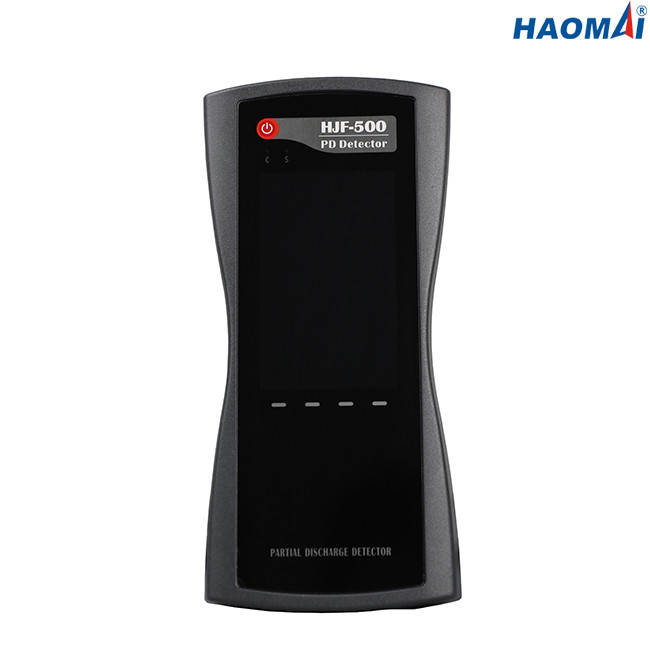

الموديل: HJF-500

كاشف التفريغ الجزئي متعدد الوظائف HJF-500 هو الأداة المثالية غير الغازية لقياس سريع لنشاط التفريغ الجزئي في المحطات الفرعية ذات الجهد المتوسط ​​والجهد العالي.

يمكن مراقبة كل من المحطات الفرعية MV و HV باستخدام HJF-500 بفضل مجموعة واسعة من أجهزة الاستشعار التي يمكن توصيلها بها.تشمل الأصول النموذجية ذات الجهد المتوسط ​​والجهد العالي التي يمكن تشخيصها لعمليات التفريغ الجزئي المفاتيح الكهربائية والمحولات ونظام المعلومات الجغرافية وكابل الجهد العالي وما إلى ذلك.

عرض النطاق الترددي العالي مع عرض نمط PRPD (التفريغ الجزئي الذي تم حله في المرحلة) يمكن أن يصنف الأنواع المختلفة من العيوب.يمكن تمييز تصريفات كورونا والتفريغ السطحي بسهولة عن التصريفات الجزئية الداخلية الخطيرة ، وهي ميزة أخرى لهذا النوع من التكنولوجيا.

يمكن تشغيل وحدة HJF-500 عبر شاشة تعمل باللمس مقاس 4 بوصات.تم اعتماد بطارية الليثيوم المدمجة لوحدة HJF-500 ، ووقت التشغيل أكثر من 6 ساعات.



الخصائص الرئيسية

● أداة غير جراحية لقياس PD عبر الإنترنت في المحطات الفرعية MV و HV

● قادرة على التجهيز بـ 5 مستشعرات ، بما في ذلك مستشعر TEV مدمج (تكوين قياسي) ، ومستشعر واحد مدمج بالموجات فوق الصوتية (تكوين قياسي) ، ومستشعر خارجي بالموجات فوق الصوتية (تكوين اختياري) ، ومستشعر UHF خارجي واحد (تكوين اختياري) ، 1 مستشعر HFCT (تكوين الخيار).

● يجمع بين وظائف متعددة في حزمة واحدة

● أجهزة استشعار بالموجات فوق الصوتية و TEV لـ PD السطحية والداخلية

● قياس UHF يمكن أن يقيس بدقة نشاط PD في عرض النطاق الترددي العالي

● يتم قياس نشاط PD في الكابلات ذات الجهد العالي باستخدام HFCT

● معدل أخذ عينات مرتفع ، وقدرة قوية على مقاومة التداخل

● التزامن مع تردد الطاقة للتعرف على نمط PRPD

● توفير شكل موجة إشارة المجال الزمني وطيف PRPD وطيف PRPS وما إلى ذلك من أنماط التفريغ لتحقيق تحليل أنواع التفريغ المختلفة.

● يمكن تخزين نتائج الاختبار على اللوحة ، كما يمكن تحميلها على جهاز الكمبيوتر لتقرير الاختبار الذي تم إنشاؤه.



معلومات تقنية

●قياس TEV

نطاق القياس: 0-60dBmV

القرار: 1 ديسيبل

الدقة: ± 1 ديسيبل

النبضة القصوى لكل دورة: 1400

نطاق تردد القياس: 3 ~ 100 ميجا هرتز

●قياس UHF

تردد الكشف: 300-2000 ميجا هرتز

نطاق القياس: 0-60dBmV

الدقة: ＜ 1dBmV

نطاق الاستشعار: 300-2000 ميجا هرتز

●قياس AA

نطاق القياس: -6dBμV ~ 68dBμV

القرار: 1 ديسيبل

الدقة: ± 1 ديسيبل

تردد مركز الاستشعار: 40 كيلو هرتز

●قياس AE

نطاق القياس: -6dBμV ~ 68dBμV

القرار: 1 ديسيبل

الدقة: ± 1 ديسيبل

مدى التردد: 20 ~ 200 كيلو هرتز

●قياس HFCT

مقاومة انتقال الاستشعار: 5mV / مللي أمبير

تردد الكشف: 1 30 ميجا هرتز

الحساسية: ≤50 درجة مئوية

●العرض: 4.0 بوصة شاشة RGB LCD

●مزود الطاقة

البطارية المدمجة: بطارية ليثيوم 3.7V / 5000Ah

وقت العمل: أكثر من 6 ساعات

شاحن البطارية: AC90-264V أو DC 5V

●الظروف البيئية

درجة حرارة التشغيل: -20 ~ 50 درجة مئوية

الرطوبة: 20-85٪ رطوبة نسبية

●متفرقات

الأبعاد (مضيف محمول): 210 × 100 × 35 ملم

الوزن (مضيف محمول): 0.4 كجم

منفذ التوصيل: منفذ USB واحد للاتصال بجهاز الكمبيوتر أو إدخال الشاحن ، ومنفذ مستشعر خارجي واحد ، ومقبس سماعة رأس استريو مقاس 3.5 مم

سماعة الأذن: 8 أوم على الأقل

بطاقة SD: معيار 16G



كاشف التفريغ الجزئي متعدد الوظائف HJF-500 هو الأداة المثالية غير الغازية لقياس نشاط التفريغ الجزئي للمفاتيح الكهربائية والمحولات ونظام المعلومات الجغرافية وكابل الجهد العالي وما إلى ذلك في المحطات الفرعية ذات الجهد المتوسط ​​والجهد العالي.
