| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Test Report |
| رقم الموديل: | PASL-3000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | DGA على الإنترنت ، مراقب الغاز عبر الإنترنت | مبدأ الاختبار: | تقنية ليزر أشباه الموصلات والتحليل الطيفي الضوئي والصوتي |
|---|---|---|---|
| الغاز المذاب المقاس: | H2، CO، CO2، CH4، C2H2، C2H6، C2H4 | قياس H2O: | 0-100٪ (RS) أو جزء في المليون |
| دقة القياس: | الحد الأدنى للقياس أو ± 30٪ | اتصالات البيانات المتعددة: | RS485 ، إيثرنت ، جي بي آر إس ، الألياف الضوئية |
| تسليط الضوء: | ISO9001 مراقبة DGA عبر الإنترنت,مراقبة DGA عبر الإنترنت متعددة الأغراض,مراقبة DGA للصور الصوتية عبر الإنترنت |
||

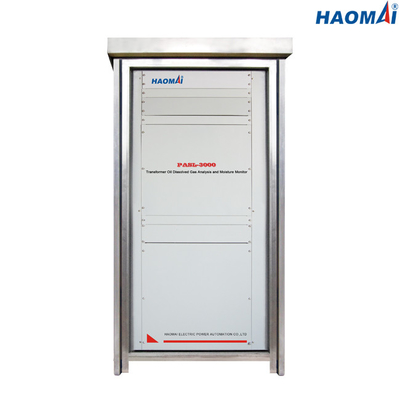

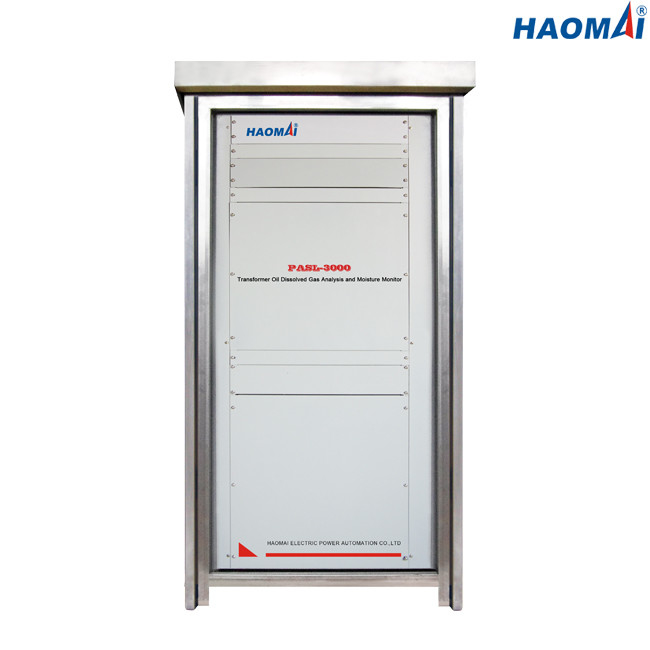

وحدة مراقبة DGA لمحول الغاز المتعدد
الموديل: PASL-3000
باستخدام تقنية ليزر أشباه الموصلات وتقنية الكشف عن التحليل الطيفي الضوئي والصوتي ، يمكن لوحدة مراقبة DGA لمحول الغاز المتعدد PASL-3000 قياس الهيدروجين (H2) وأول أكسيد الكربون (CO) وثاني أكسيد الكربون (CO2) والميثان (CH4) والأسيتيلين (C2H2) ، الإيثان (C2H6) ، الإيثيلين (C2H4) إلخ. الغازات المذابة على النحو المبين في المعايير الدولية وكذلك الرطوبة (H2O) في الزيت.يسمح القياس عبر الإنترنت للمستخدم باكتشاف وتشخيص مجموعة كاملة من أخطاء المحولات.
PASL-3000 عبارة عن وحدة مراقبة DGA للمحولات عبر الإنترنت ، والتي تستخدم على نطاق واسع لمراقبة المحولات المتوسطة والكبيرة الحجم في توليد الطاقة أو النقل أو المجال الصناعي.
الخصائص الرئيسية
● تقدم وحدة المراقبة هذه تقنية ليزر أشباه الموصلات وتقنية التحليل الطيفي الضوئي إلى مجال جديد ، والذي له تأثير ملحوظ في اكتشاف الغاز المذاب في زيت المحولات ، وتحسين معدل اكتشاف الأعطال في المرحلة الأولية من المحول الرئيسي ، وتقليل حدوث الأعطال و تكلفة التشغيل والصيانة.
● قياس وتحليل الغازات المذابة لجميع المكونات.استخدم التحليل الطيفي بالصوت والصورة لقياس محتويات مكونات الغاز من الهيدروجين (H2) ، وأول أكسيد الكربون (CO) ، وثاني أكسيد الكربون (CO2) ، والميثان (CH4) ، والأسيتيلين (C2H2) ، والإيثان (C2H6) ، والإيثيلين (C2H4) ، والرطوبة ( H2O) إلخ. 8 أنواع من الغازات ، ويمكن أيضًا تمديدها لقياس محتويات مكونات النيتروجين (N2) والأكسجين (O2).
● لا يوجد غاز ناقل ، ولا صيانة ، ولا تركيب لقطع التيار الكهربائي.يتم أخذ عينات الزيت مباشرة من خلال مدخل الزيت ، ويتم إرجاع عينة الزيت إلى خزان الزيت بعد التحليل ، لذلك لا يوجد انقطاع للتيار الكهربائي أثناء التركيب.لا يلزم وجود غاز ناقل وإعادة المعايرة أثناء التشغيل ، وهو أمر لا يحتاج إلى صيانة حقًا.
● ضيق اختبار دقيق عرض النطاق الترددي ، وتجنب التدخل.يمكن لمصدر ضوء الليزر ، بدون مرشح ، تجنب التداخل المتقاطع بدقة عند اكتشاف غاز العطل المختلط ، ودقة القياس العالية ، والتكرار الجيد.
● فراغ التفريغ درجة حرارة ثابتة وآمنة وموثوق بها.كفاءة عالية في التفريغ ، لا تتلامس عينة الزيت مع الهواء الخارجي ، وفقدان عينة الزيت "0" تلوث "0" ، لضمان سلامة عودة زيت المحولات.
● الليزر المعدل إلكترونيًا يتجنب الأعطال الهيكلية الميكانيكية.يتم تشغيل الليزر بواسطة إشارة كهربائية لتوليد إشارة ضوئية نبضية ، والتي تحل محل قرص التعديل لنظام الطيف الصوتي الضوئي التقليدي لمصدر ضوء الأشعة تحت الحمراء ، وتقلل من الاهتزاز الميكانيكي والفقد ، وتقلل من معدل فشل المعدات.
● عرض المحطة الطرفية عن بعد.تدعم الشاشة بروتوكول MODBUS و IEC61850 ، والذي يمكن أن يوفر عرضًا طرفيًا بعيدًا ، بما في ذلك حالة تشغيل المعدات وبيانات القياس في الوقت الفعلي والرسم البياني لتحليل عمود البيانات والرسم البياني للاتجاه والتقرير وموجه التحذير.
● اتصالات البيانات المتعددة ، الإدارة المركزية عن بعد.يمكن لبرامج الإدارة المركزية عن بُعد المتقدمة أن تلخص وتراقب حالة التشغيل وبيانات الاختبار لشاشات متعددة ، وتوفر تحليلًا مثاليًا للاتجاهات ونتائج التشخيص.وهو يدعم أوضاع الاتصال RS485 و Ethernet و GPRS والألياف الضوئية وما إلى ذلك.
معلومات تقنية
| مزود الطاقة | AC220V / 2kW أو مصدر طاقة مخصص | نوع غاز الأعطال | الحد الأدنى للقياس | الحد الأقصى للقياس | |
| رطوبة | 10-95٪ RH دون تكاثف | H2 | 2 جزء في المليون | 5000 جزء في المليون | |
| درجة حرارة | درجة حرارة البيئة: -40 ∼55 ℃ (-10 ℃ ∼55 ℃ عند البدء) | ثاني أكسيد الكربون | 10 جزء في المليون | 50000 جزء في المليون | |
| درجة حرارة الزيت :: 10 ∼100 ℃ | كو | 2 جزء في المليون | 50000 جزء في المليون | ||
| نسيج | IP55 | CH4 | 0.5 جزء في المليون | 50000 جزء في المليون | |
| البعد | ٨٥٠ (عرض) × ٨٠٠ (عمق) × ١٧٠٠ (ارتفاع) ملم | C2H2 | 0.1 جزء في المليون | 50000 جزء في المليون | |
| وزن | <350 كجم | C2H4 | 0.5 جزء في المليون | 50000 جزء في المليون | |
| قياس الدقة | حد القياس الأدنى أو ± 30٪ (أيهما أكبر) | C2H6 | 0.5 جزء في المليون | 2000 جزء في المليون | |
| H2O | 0-100٪ (RS) أو جزء في المليون | ||||
محول الغاز المتعدد DGA وحدة المراقبة PASL-3000 هي وحدة موثوقة على الإنترنت لمراقبة الهيدروجين (H2) ، أول أكسيد الكربون (CO) ، ثاني أكسيد الكربون (CO2) ، الميثان (CH4) ، الأسيتيلين (C2H2) ، الإيثان (C2H6) ، الإيثيلين (C2H4) إلخ. الغازات المذابة والرطوبة (H2O) للمحولات متوسطة وكبيرة الحجم في محطات توليد الطاقة أو المحطات الفرعية.
