HAOMAI Gas Online DGA نظام المراقبة متعدد الوظائف RS485

تحليل الغاز المذاب بزيت المحولات ومراقبة الرطوبة

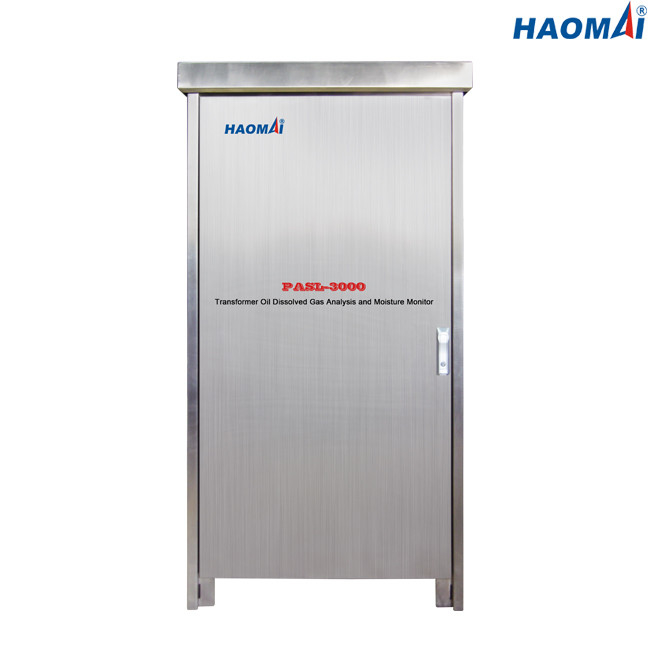

الموديل: PASL-3000

جمعت HAOMAI بشكل مبتكر بين تقنية ليزر أشباه الموصلات والتحليل الطيفي للصور والصوت معًا وطبقتها في مجال الشبكة الذكية.

جهاز تحليل الغاز المذاب بالزيت ومراقب الرطوبة PASL-3000 الذي طورته HAOMAI قادر على قياس الهيدروجين (H2) وأول أكسيد الكربون (CO) وثاني أكسيد الكربون (CO2) والميثان (CH4) والأسيتيلين (C2H2) والإيثان (C2H6) ، الإيثيلين (C2H4) ، الرطوبة (H2O) إلخ. 8 أنواع من الغازات المذابة في زيت المحولات ، والتي اكتسبت سمعة طيبة من العديد من العملاء من خلال التشغيل المريح وسهولة الصيانة ودقة القياس العالية.

الخصائص الرئيسية

● التكنولوجيا المتقدمة.تُستخدم تقنية ليزر أشباه الموصلات والتحليل الطيفي الضوئي الصوتي بشكل مبتكر لقياس الغاز المذاب في زيت المحولات.يتميز PASL-3000 بقدرة قوية على التداخل المضاد للتداخل ، واستجابة سريعة للقياس ، ودقة قياس عالية ، وإمكانية التكرار الجيدة ، إلخ.

● قياس وتحليل الغازات المذابة لجميع المكونات.استخدم التحليل الطيفي بالصوت والصورة لقياس محتويات مكونات الغاز من الهيدروجين (H2) ، وأول أكسيد الكربون (CO) ، وثاني أكسيد الكربون (CO2) ، والميثان (CH4) ، والأسيتيلين (C2H2) ، والإيثان (C2H6) ، والإيثيلين (C2H4) ، والرطوبة ( H2O) إلخ. 8 أنواع من الغازات ، ويمكن أيضًا تمديدها لقياس محتويات مكونات النيتروجين (N2) والأكسجين (O2).

● لا مواد استهلاكية ولا صيانة.ليست هناك حاجة للأفراد لتشغيل المعدات.لا يلزم وجود غاز ناقل أو إعادة معايرة أثناء التشغيل.لا حاجة للصيانة المستمرة.

● تفريغ موثوق للغازات.تحتوي الشاشة على جهاز تفريغ غازي مدمج بدرجة حرارة ثابتة ، والذي يمكنه تفريغ الغاز بكفاءة وسرعة ، وعدم تلوث عينات الزيت.

● سهولة التركيب.يمكن إتمام التثبيت دون انقطاع التيار الكهربائي لتقليل الخسائر الاقتصادية للعملاء.

● عرض المحطة الطرفية عن بعد.تدعم الشاشة بروتوكول MODBUS و IEC61850 ، والذي يمكن أن يوفر عرضًا طرفيًا بعيدًا ، بما في ذلك حالة تشغيل المعدات وبيانات القياس في الوقت الفعلي والرسم البياني لتحليل عمود البيانات والرسم البياني للاتجاه والتقرير وموجه التحذير.

● اتصالات البيانات المتعددة ، الإدارة المركزية عن بعد.يمكن لبرامج الإدارة المركزية عن بُعد المتقدمة أن تلخص وتراقب حالة التشغيل وبيانات الاختبار لشاشات متعددة ، وتوفر تحليلًا مثاليًا للاتجاهات ونتائج التشخيص.وهو يدعم أوضاع الاتصال RS485 و Ethernet و GPRS والألياف الضوئية وما إلى ذلك.

معلومات تقنية

تُستخدم تقنية الليزر شبه الموصلة والتحليل الطيفي للصور الصوتية بشكل مبتكر لتحليل الغاز المذاب بالزيت في المحولات ومراقبة الرطوبة PASL-3000.

اجتاز اختبار تحليل الغاز المذاب بزيت المحولات ومراقبة الرطوبة PASL-3000 اختبار الشحن في شركة أبحاث الطاقة الكهربائية الصينية المحدودة.يتم عرض تقرير الاختبار على النحو التالي.
