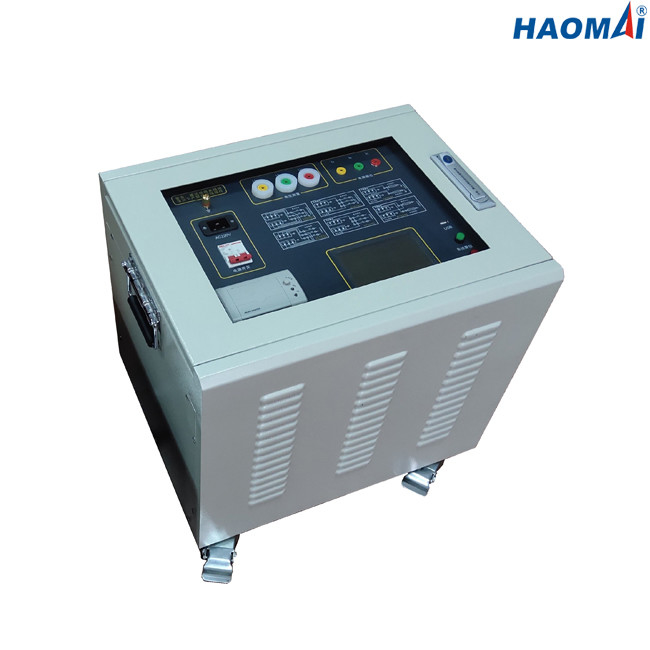

معدات اختبار الكابلات ذات الجهد العالي متعددة الأغراض 8A 55 هرتز مع شاشة تعمل باللمس

محلل مقاومة خط النقل

نموذج: HLT-300

محلل مقاومة خط النقل HLT-300 هو أداة عالية الدقة لاختبار مختلف معلمات خط النقل عالي الجهد في محطة الطاقة أو المحطة الفرعية أو المختبر.الجهاز عبارة عن هيكل متكامل مع وحدة طاقة تحويل تردد مدمجة ، والتي يمكنها إخراج الطاقة عن طريق تنظيم جهد تحويل التردد.يمكن تغيير التردد إلى 45 هرتز أو 55 هرتز.تم اعتماد تقنية التصفية الرقمية لتجنب تداخل المجال الكهربائي لتردد الطاقة في الموقع ، وحل مشكلة القياس الدقيق بشكل أساسي في ظل تداخل المجال الكهربائي القوي.

الخصائص الرئيسية

● التشغيل المستقل باستخدام شاشة تعمل باللمس ، لا يلزم تشغيل جهاز كمبيوتر

القدرة الفائقة للجهد المضاد للحث

● اعتماد تقنية تحويل التردد لقياس دقيق

● قادرة على قياس الجهد المستحث والتيار المستحث مباشرة

● قادرة على قياس الممانعة وزاوية المقاومة والمقاومة والمفاعلة والحث لخط نقل الجهد العالي

● قادرة على حفظ نتائج الاختبار على متن الطائرة

● قادرة على طباعة نتائج الاختبار مباشرة عبر طابعة حرارية مدمجة

● اتصال الأسلاك بسيط

معلومات تقنية

1) الإخراج

● ماكس.جهد الخرج: تيار متردد 300 فولت

دقة جهد الإخراج: 0.5٪

● ماكس.الجهد الحالي: 8A

دقة الإخراج الحالي: 0.5٪

● تردد الإخراج: 45 هرتز ، 55 هرتز

2) قياس السعة

نطاق القياس: 0.01 ~ 30 درجة فهرنهايت

دقة القياس: ± 1٪ قراءة ± 0.01 درجة فهرنهايت (القيمة المقاسة ≥1 درجة فهرنهايت)

± 2٪ قراءة ± 0.01 درجة فهرنهايت (القيمة المقاسة <1 درجة فهرنهايت)

القرار: 0.0001 درجة فهرنهايت

3) قياس المقاومة

نطاق القياس: 0.1 ~ 400 درجة

دقة القياس: ± 1٪ قراءة ± 0.01 (القيمة المقاسة ≥1Ω)

± 2٪ قراءة ± 0.01 درجة فهرنهايت (القيمة المقاسة <1Ω)

القرار: 0.0001Ω

4) زاوية المعاوقة

نطاق القياس: -180 درجة ~ + 180 درجة

دقة القياس: ± 0.2 درجة (جهد 1.0 فولت)

± 0.3 درجة (جهد كهربي 0.2 فولت ~ 1.0 فولت)

القرار: 0.0001 درجة

5) مبدأ مكافحة التداخل: طريقة تحويل التردد

6) تيار مضاد للتدخل: 80A

7) الجهد المضاد للتدخل: 30kV

8) سعة التخزين: 200 نتيجة اختبار

9) مصدر الطاقة: تيار متردد 220 فولت ± 10٪ ، 50/60 هرتز

10) البعد: 530 × 410 × 510 ملم (20.87 × 16.14 × 20.08 بوصة)

11) الوزن: 65 كجم (143.30 رطلاً)

12) الظروف البيئية

● درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

● درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

● الرطوبة: <85٪ RH ، دون تكاثف

13) مؤهلات السلامة و EMC

● الأمان: تم تصميمه وفقًا لـ IEC61010-1، 2006/95 / EC

● EMC: 2004/108 / EC

محلل مقاومة خط النقل HLT-300 عبارة عن مجموعة اختبار قوية لقياس الممانعة وزاوية المعاوقة والمقاومة والمفاعلة والحث لخط نقل الجهد العالي.
