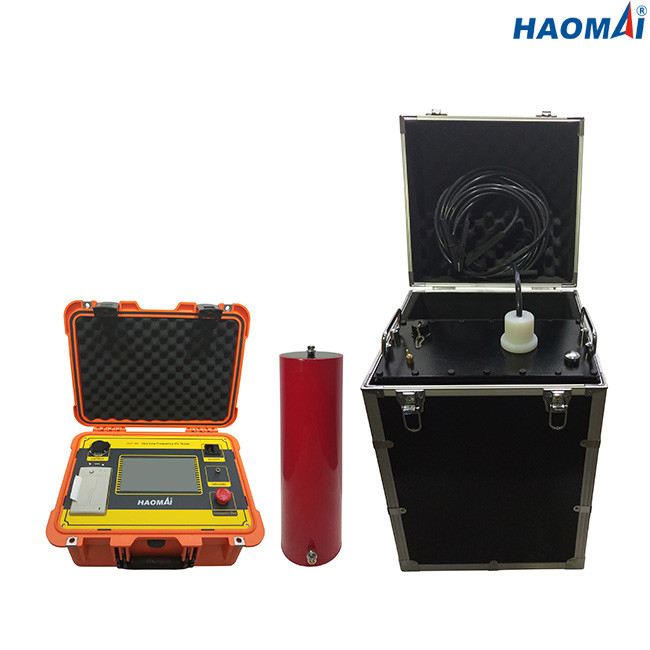

معدات اختبار الكابلات ذات الجهد العالي 80kV 0.1Hz Ultraportable

جهاز اختبار Hipot ذو التردد المنخفض جدًا

الموديل: VLF-80

VLF لتقف على التردد المنخفض جدا.VLF Hipot Tester هو أداة عالية الجهد الناتج عن التيار المتردد.يوفر جهاز اختبار VLF HV جهد ​​التيار المتردد الجيبي ولكن عند 0.1 هرتز إلى 0.02 هرتز ، مقارنة بإخراج 50/60 هرتز لمجموعة اختبار التيار المتردد التقليدية.لا يزال جهد تيار متردد مع انعكاسات قطبية جيبية كل نصف دورة.

يستخدم VLF Hipot Tester في الاختبار الميداني لأحمال السعة العالية مثل الكابلات والآلات الدوارة (المحرك / المولد).كلما انخفض تردد مصدر التيار المتردد ، انخفض التيار والطاقة اللازمتان لتطبيق جهد على حمل سعوي.

الاستخدام الرئيسي لـ VLF Hipot Tester هو اختبار كابلات الطاقة المحمية ذات الجهد المتوسط ​​والعالي.إنه ذو قيمة خاصة للتحقق من الكبل بعد التثبيت أو الإصلاح.استخدم VLF للتسبب في فشل العيوب أثناء الاختبار ، والعثور على الخطأ ، وإجراء الإصلاح أو الاستبدال ، وترك كابل أفضل.

يعتبر VLF Hipot Tester مفيدًا جدًا أيضًا في اختبار الآلات الدوارة الكبيرة (المحرك / المولد) ، لأنه يوفر طريقة محمولة وبأسعار معقولة لاختبار ملفات الاختبار الميداني ويتم تحديده بواسطة معيار IEEE 433-2009.

الخصائص الرئيسية

● تردد الإخراج: 0.1 هرتز ، 0.05 هرتز ، 0.02 هرتز

● يتم أخذ عينات بيانات التيار والجهد والشكل الموجي مباشرة من جانب الجهد العالي ، مما يضمن بيانات دقيقة.

● مع وظيفة حماية الجهد الزائد.عندما يتجاوز الإخراج حد الجهد المحدد ، ستتوقف الأداة للحماية ، ويكون وقت العمل أقل من 20 مللي ثانية.

● مع وظيفة حماية التيار الزائد لحماية مزدوجة عالية ومنخفضة الجهد.يمكن ضبط جانب الجهد العالي وفقًا لقيمة حماية التوقف الدقيقة.عندما يتجاوز التيار على جانب الجهد المنخفض التيار المقنن ، سيتم إيقافه للحماية ، ووقت التشغيل أقل من 20 مللي ثانية.

● تم تصميم المقاوم حماية خرج الجهد العالي في الجسم المعزز ، لذلك ليست هناك حاجة لتوصيل المقاوم حماية آخر في الخارج.

● تم اعتماد دائرة التحكم في التغذية الراجعة السلبية ذات الجهد العالي والمنخفض ، وبالتالي لا يكون للإخراج تأثير ارتفاع السعة.

● يمكن حفظ نتائج الاختبار في المختبر.

● يمكن طباعة نتائج الاختبار عبر طابعة حرارية مدمجة.

معلومات تقنية

1) الناتج الجهد المقنن: 80kV / 30mA (قيمة الذروة)

2) تردد الإخراج: 0.1 هرتز ، 0.05 هرتز ، 0.02 هرتز

3) الحمولة:

0.1 هرتز كحد أقصى.1.1 درجة فهرنهايت

0.05 هرتز كحد أقصى.2.2 درجة فهرنهايت

0.02 هرتز كحد أقصى.5.5 درجة فهرنهايت

4) دقة القياس: 3٪

5) الجهد الموجب والسالب خطأ قيمة الذروة: ≤3٪

6) تشويه شكل موجة الجهد: ≤ 5 ％

7) حالة العمل

درجة الحرارة: -10 درجة مئوية ~ + 40 درجة مئوية

الرطوبة: ≤ 85 درجة مئوية

8) امدادات الطاقة: AC220V ± 10٪، 50 / 60Hz

جهاز اختبار Hipot ذو التردد المنخفض جدًا VLF-80 هو أداة اختبار قوية لقياس كابل الطاقة أو الآلات الدوارة (المحرك / المولد) عند 0.1 هرتز أو 0.05 هرتز أو 0.02 هرتز.
