| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار 1600 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| عملية: | الوضع المحلي + وضع الكمبيوتر | ||
| تسليط الضوء: | جهاز اختبار ترحيل الحماية متعدد الأغراض,جهاز اختبار ترحيل الحماية 1000VA,مجموعة اختبار ترحيل المعالج الدقيق |
||

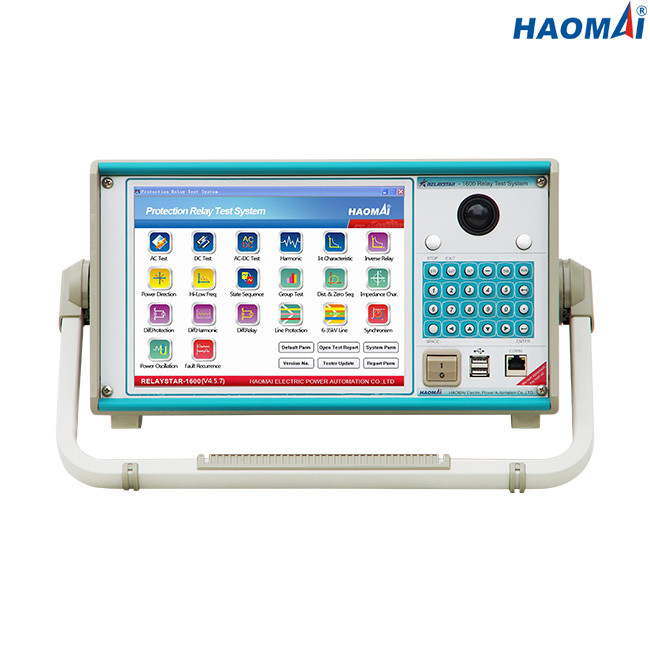

نظام اختبار التتابع عالي الطاقة سداسي الأطوار
الموديل: RELAYSTAR-1600
RELAYSTAR-1600 هو نظام اختبار تتابع حماية الكل في واحد تم تطويره بواسطة HAOMAI ، وهو سريع وسهل الاستخدام.يمكن تشغيله مع أو بدون جهاز كمبيوتر.
يمكن لـ RELAYSTAR-1600 إخراج تيار من 6 أطوار (6x0… 40A) و 6 أطوار للجهد (6x0… 150 فولت) لاختبار المرحلات الواقية الكهربائية والميكانيكية والحالة الصلبة والمعالجات الدقيقة.
تم اعتماد مكبرات الصوت الجديدة ذات الجهد العالي للتيار الكهربائي RELAYSTAR-1600.يوفر مكبر الصوت الحالي أقصى جهد امتثال للحمل باستمرار أثناء الاختبار ، ويتم تغيير النطاق تلقائيًا تحت الحمل.هذا يضمن نتائج اختبار أفضل ، ويوفر الوقت من خلال عدم الاضطرار إلى إيقاف تشغيل المخرجات لتغيير النطاقات.إن خرج الطاقة الثابت في كثير من الحالات يلغي الحاجة إلى موازاة أو تسلسل القنوات الحالية معًا لاختبار مرحلات الحمل العالي.
الخصائص الرئيسية:
1) خرج تيار 6 أطوار (6 × 40 أمبير) + 6 أطوار للجهد (6 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) خرج طاقة ثابت
5) القدرة على الاختبار الثابت والديناميكي
6) نهاية إلى نهاية الاختبار باستخدام نظام تحديد المواقع المدمج
7) يقوم باختبارات عابرة
8) وحدات اختبار وفيرة
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 40 أ |
| 3 أطوار AC (LN) | 3x0… 80 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 240 أ | |
| DC (LN) | 6x0… ± 20 أ | |
| قوة | 6 مراحل AC (LN) | 6x300VA عند 40A |
| 3 أطوار AC (LN) | 3x450VA عند 80 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 240 أمبير | |
| DC (LN) | 6x120VA في 20A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 20A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 175 فولت | |
| قوة | 6 مراحل AC (LN) | 6x80VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x80VA عند 175 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 175 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 420 × 360 × 210 ملم (16.54 × 14.17 × 8.27 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
نظام اختبار التتابع عالي الطاقة سداسي الأطوار يعتبر RELAYSTAR-1600 خيارًا ممتازًا للاختبار والتكليف بالمهندسين لإجراء اختبار ترحيل الحماية في الموقع.
اجتاز نظام اختبار التتابع عالي الطاقة سداسي الأطوار RELAYSTAR-1600 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025.
نظام اختبار التتابع عالي الطاقة سداسي الأطوار يستخدم RELAYSTAR-1600 لاختبار مرحلات الحماية SIEMENS SIPROTEC.يرجى الرجوع إلى الصور أدناه.
