طقم اختبار BDV زيت المحولات خفيف الوزن ، 600 فولت دلتا تان الزيت واختبار المقاومة

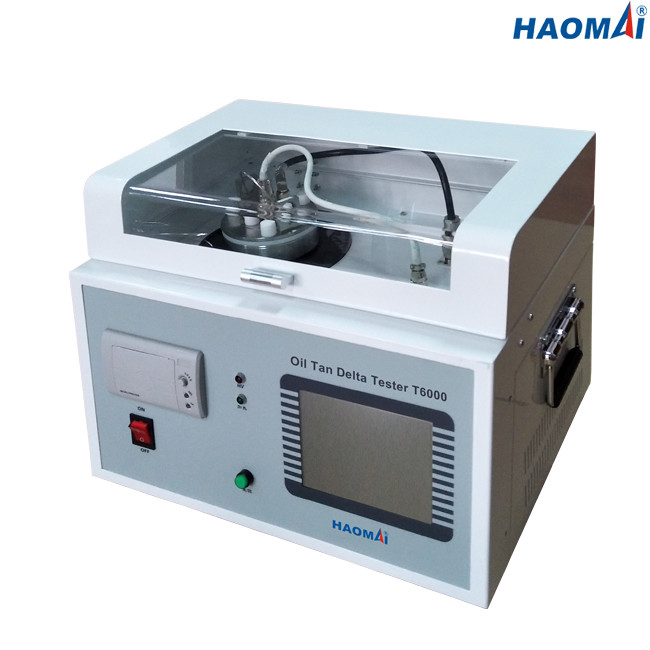

جهاز اختبار دلتا الزيت



الموديل: T6000

لضمان التشغيل الموثوق به للمعدات الكهربائية المملوءة بالزيت ، من الضروري مراقبة جودة الزيت العازل وصيانته.

يعتبر Oil Tan Delta Tester T6000 وحدة أوتوماتيكية بالكامل ، وهي قادرة على قياس Tan Delta (التبديد / عامل الطاقة) ، والسماحية النسبية ، ومقاومة العزل ومقاومة الحجم لمجموعة واسعة من الزيوت مثل الزيوت العازلة المعدنية والإستر والسيليكون.

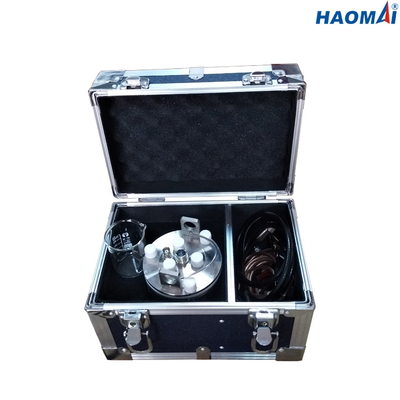

يتم استخدام خلية اختبار الدقة المعتمدة على IEC 60247 في اختبار دلتا الزيت T6000. تم تصميم خلية الاختبار لإعطاء نتائج دقيقة للغاية وقابلة للتكرار.

يمكن تخزين جميع نتائج الاختبار في جهاز اختبار (حتى 200 نتيجة اختبار) ، أو طباعتها بواسطة طابعة حرارية مدمجة ، أو تنزيلها على جهاز الكمبيوتر عبر منفذ USB مدمج.



الخصائص الرئيسية

1) شاشة تعمل باللمس 320 × 240

2) قادرة على قياس تان دلتا والسماحية النسبية ومقاومة العزل ومقاومة حجم الزيت العازل

3) قادرة على قياس سعة خلية الاختبار

4) خلية اختبار مبتكرة بناءً على IEC 60247: سهلة التجميع والتنظيف

5) يخزن ما يصل إلى 200 سجل اختبار على متن الطائرة

6) قم بتنزيل نتائج الاختبار المحفوظة على جهاز الكمبيوتر عبر منفذ USB

7) طابعة حرارية داخلية لطباعة نتائج الاختبار

8) مدمجة وخفيفة الوزن (18 كجم / 39.68 رطلاً)



معلومات تقنية

◇ AC الناتج الجهد العالي

النطاق: 400 ~ 2200 فولت

الدقة: ± 2٪

القرار: 100 فولت

◇ خرج الجهد العالي DC

النطاق: 200 ~ 600 فولت

الدقة: ± 2٪

◇ التحكم في درجة الحرارة

فرن الحث: ماكس.قوة 500 واط

نطاق التحكم: ≤100 ℃

خطأ التحكم: ± 0.5 ℃

دقة القياس: 0.1 ℃

وقت التحكم في درجة الحرارة: من درجة حرارة الغرفة إلى 90 درجة مئوية ، <20 دقيقة

◇ قياس دلتا تان (tgδ)

النطاق: بدون حد

القرار: 0.001٪

الدقة: ± (قراءة × 0.5٪ + 0.020٪)

◇ قياس السعة (Cx)

النطاق: 15pF-300pF

القرار: 0.01pF

الدقة: ± (Readingx0.5٪ + 0.5pF)

◇ قياس السماحية النسبية (εr)

محسوبة تلقائيًا وفقًا لـ Cx

الدقة: ± قراءة x0.5٪

◇ قياس مقاومة العزل (Rx)

النطاق: 10M-20T

القرار: 0.01

الدقة: ± قراءة x10٪

◇ حجم المقاومة (ρ) قياس

محسوبة تلقائيًا وفقًا لـ Rx

الدقة: ± قراءة x10٪

◇ عام

● مصدر الطاقة: حسب الطلب (AC220V / 230V / 120V ، 50Hz / 60Hz اختياري)

● الأبعاد: 450 × 310 × 360 ملم (17.72 × 12.20 × 14.17 بوصة)

● الوزن: 18 كجم (39.68 رطلاً)

◇ الظروف البيئية

● درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

● درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

● الرطوبة: <95٪ RH ، دون تكاثف

◇ مؤهلات السلامة و EMC

● الأمان: تم تصميمه وفقًا لـ IEC61010-1، 2006/95 / EC

● EMC: 2004/108 / EC



يعتبر جهاز اختبار تان الزيت T6000 أداة اختبار موثوقة لقياس دلتا تان (عامل التبديد / القدرة) ، والسماحية النسبية ، ومقاومة العزل ومقاومة حجم الزيت العازل.
